นำเข้าโมเดล STL
ลายนูนตันหลังแบนเหมาะที่สุด หรือลองโมเดลตัวอย่าง กล่อง โดม ใบหน้า ได้ทันที
ฟีเจอร์ใหม่ใน Gcodai Studio · Parametric Wall
ระแนง 3Dเปลี่ยนโมเดล 3 มิติ เป็นผนังระแนงไม้จริง
ใส่ไฟล์ STL บอกขนาดผนัง ความหนาไม้ ระยะห่างซี่ โปรแกรมทำ ซี่ไม้ รางหวีล็อก เลขประกอบ จัดลงแผ่น และ G-code ให้ครบ เอาไปตัด CNC แล้วประกอบติดผนังได้เลย
- ลองฟรี 3 วัน ครบทุกฟีเจอร์
- ไม่ต้องติดตั้ง ใช้บนเว็บ
- ภาษาไทยทั้งโปรแกรม
ระแนง 3D คืออะไร
ระแนง 3D (Parametric Wall หรือ Slat Wall) คือการหั่นโมเดล 3 มิติเป็นซี่ไม้แบนหลายซี่ ตัดด้วยเครื่อง CNC แล้วเรียงติดผนังจนเห็นเป็นรูปนูน ใน Gcodai Studio ทำได้ที่ เมนู 3 มิติ → ระแนง 3D นำเข้า STL ใส่ขนาดผนัง ความหนาไม้ และช่องว่าง โปรแกรมทำซี่ ราง ตัวเลขประกอบ และจัดลงแผ่นให้ครบ ใช้เวลาออกแบบประมาณ 10 นาที
120×200ซม. ขนาดผนัง
65ซี่ ตามหน้าตัดจริง
9 มม.ไม้อัด HMR · ช่องว่าง 9 มม.
16 แผ่นไม้ 122×244 ซม. เรียงให้อัตโนมัติ
01 · หั่น
โมเดลเดียว
หั่นเป็นซี่ไม้
โปรแกรมตัดหน้าตัดโมเดลจริงทุกระยะ ได้ซี่แบนที่ตัดด้วย CNC ได้ทันที
02 · เรียง
ทุกซี่ตาม
รูปทรงจริง
เรียงชิดกันตามช่องว่างที่ตั้ง ซี่ไหนอยู่ตรงไหน มีหมายเลขบอกบนชิ้น
03 · เสร็จ
ได้ผนังนูน
เต็มขนาดจริง
ตัวอย่างนี้ 120×200 ซม. ไม้อัด HMR 9 มม. ได้ 65 ซี่ ใช้ไม้ 16 แผ่น
ความสามารถ
ครบตั้งแต่โมเดล จนถึงชิ้นตัด
ทุกอย่างที่ต้องใช้ทำผนังระแนงไม้ อยู่ในหน้าต่างเดียว ปรับค่าแล้วเห็นผล 3 มิติทันที
ซี่แนวตั้ง หรือแนวนอน
เลือกทิศของซี่ให้เข้ากับผนังและรูปงาน
ขนาดผนังตามจริง
ใส่กว้าง สูง และความนูน ล็อกสัดส่วนได้ หน่วยเป็นมิลลิเมตร
ความหนาไม้ และช่องว่าง
ตั้งช่องว่าง หรือระยะห่างซี่ โปรแกรมบอกจำนวนซี่และช่องว่างจริงให้ทันที
โครงยึด 3 แบบ
เลือกให้เหมาะกับหน้างาน ตั้งรูสกรูทุก n ซี่ เพิ่มแถวราง หรือลากเลื่อนรางในภาพ 3 มิติได้
ซี่ประกอบเดือย + แผ่นหลังมีร่องรางหวีติดผนังขอเกี่ยว ดึงหลุดไม่ได้บากครึ่ง ดันเข้าผนัง
แกะเลขประกอบ
แกะหมายเลขบนทุกชิ้นแบบเส้นเดี่ยว ลึกตื้นไม่ทะลุ ประกอบไม่สลับ มีรายการประกอบ CSV
ดู 5 มุมมอง
โมเดลต้นฉบับ ซี่ประกอบ แยกชิ้น ชิ้นตัด 2D และเรียงลงแผ่น หมุนดูได้รอบทิศ
เรียงลงแผ่นอัตโนมัติ
เลือกขนาดแผ่นวัสดุ โปรแกรมจัดชิ้นให้ประหยัดไม้ บอกจำนวนแผ่นที่ต้องซื้อ
G-code / DXF / SVG
ส่งเข้า CAM ทำเส้นทางกัด จำลอง แล้วส่งออก G-code หรือส่งออก DXF / SVG ไปใช้ที่อื่น
เลือกดอกให้เอง
ระบบเลือกดอกที่คมยาวพอตัดทะลุความหนาไม้ พร้อมความลึกต่อรอบและความเร็ว
แก้ภายหลังได้
คลิกชิ้นระแนงบนแผ่น แล้วกด 3 มิติ → แก้ไขงานระแนง 3D ผลใหม่แทนชุดเดิม
วิธีใช้ 5 ขั้น
ทำผนังระแนง 3D ใน 10 นาที
ภาพทั้งหมดเป็นหน้าจอโปรแกรมจริง จากงานผนัง 120×200 ซม.

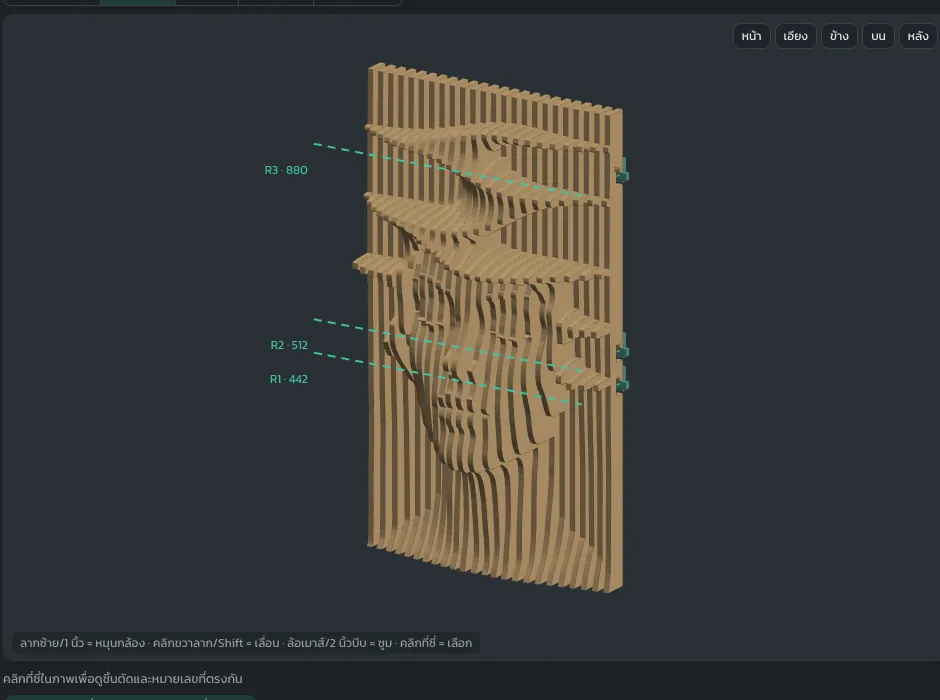

นำเข้าโมเดล 3 มิติ
เปิด Gcodai Studio กดเมนู 3 มิติ แล้วเลือกระแนง 3D กดเลือกไฟล์ STL โปรแกรมซ่อมโมเดลและวางให้พร้อมหั่นเอง
กดที่ 3 มิติ → ระแนง 3D… → เลือกไฟล์ STL…

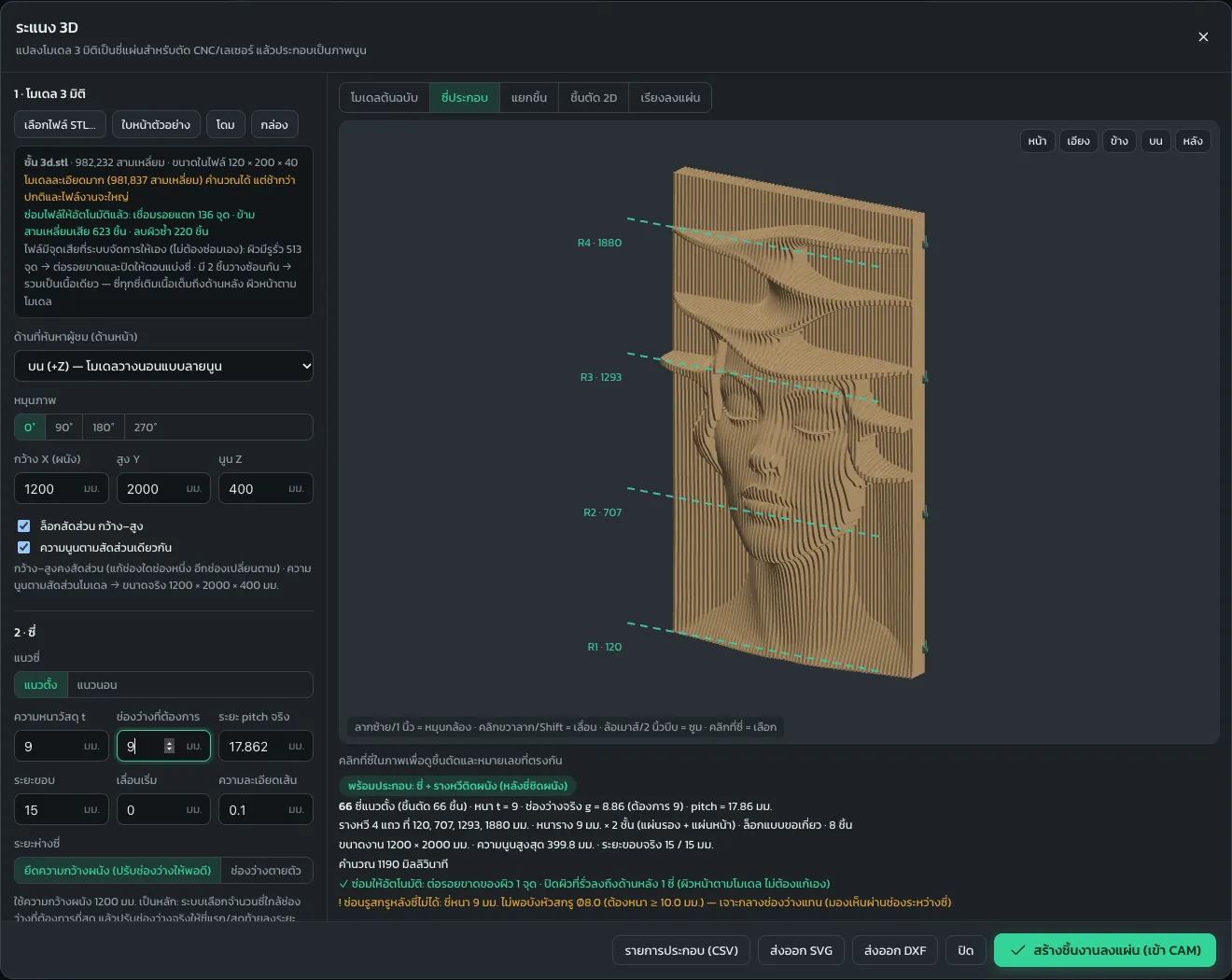

ใส่ขนาดผนัง ไม้ และช่องว่าง
ใส่กว้าง สูง ความนูน ความหนาไม้ และช่องว่าง โปรแกรมบอกจำนวนซี่ ช่องว่างจริง และขนาดงานทันที ตัวอย่าง 1200 × 2000 มม. ไม้ 9 มม. ช่องว่าง 9 มม.
ช่อง กว้าง X สูง Y นูน Z ความหนา t ช่องว่าง g

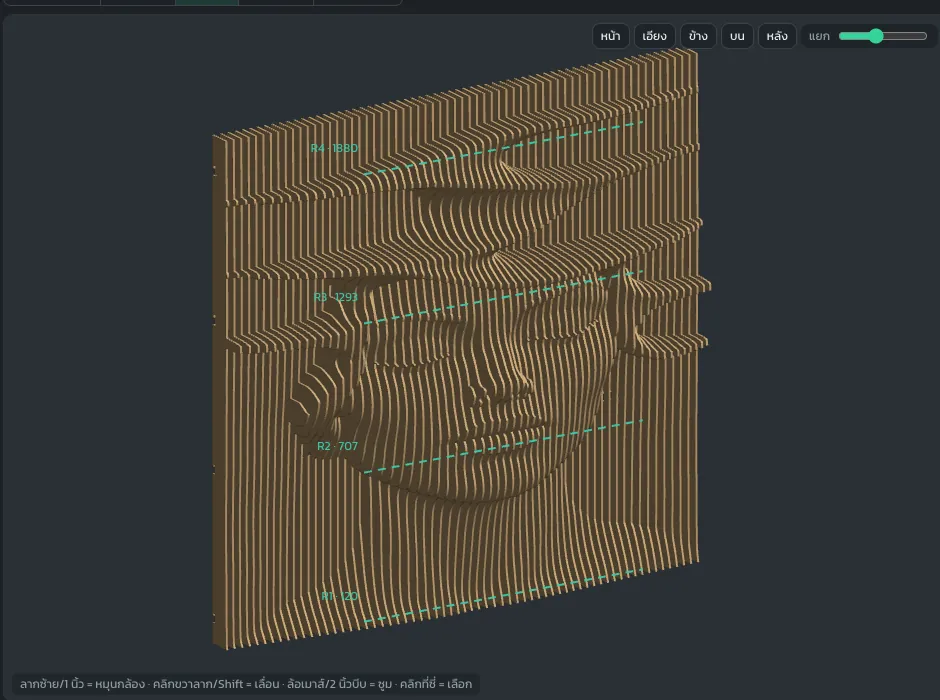

เลือกโครงยึด แล้วตรวจแยกชิ้น
เลือกซี่ประกอบ เดือยกับแผ่นหลัง หรือรางหวีติดผนัง เลือกขอเกี่ยวหรือบากครึ่ง ตั้งรูสกรู แล้วกดแยกชิ้นดูรางหวีด้านหลัง
ส่วน ตัวล็อก / โครงยึด · มุมมอง แยกชิ้น

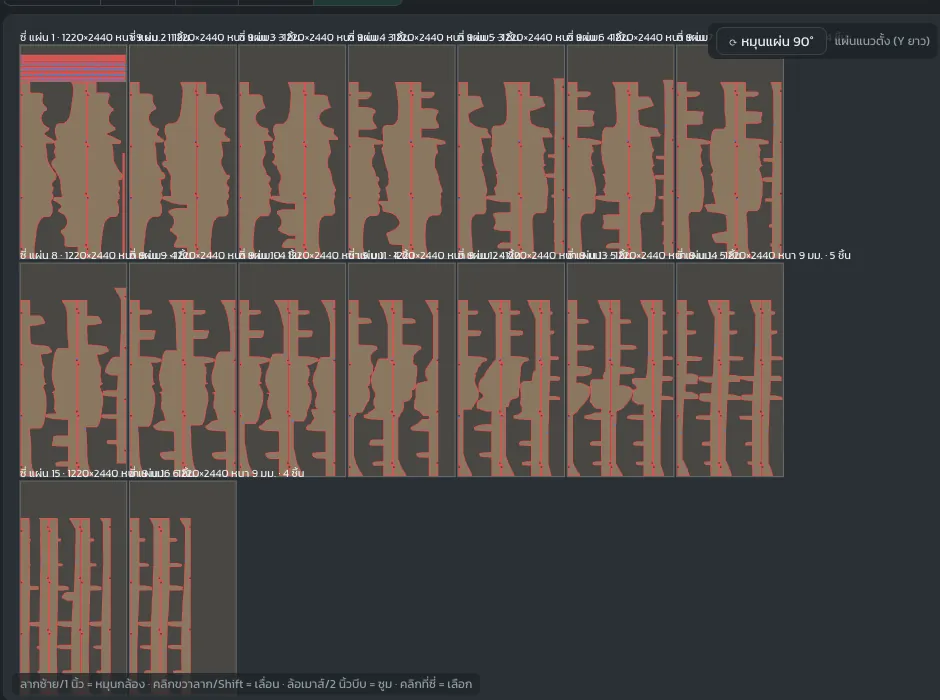

แกะเลข แล้วเรียงลงแผ่น
ติ๊กแกะหมายเลขบนชิ้น เลือกวัสดุ ขนาดแผ่น และดอก โปรแกรมเรียงชิ้นลงแผ่นให้ ตัวอย่างนี้ได้ 65 ซี่บนไม้ 16 แผ่น
มุมมอง ชิ้นตัด 2D → เรียงลงแผ่น

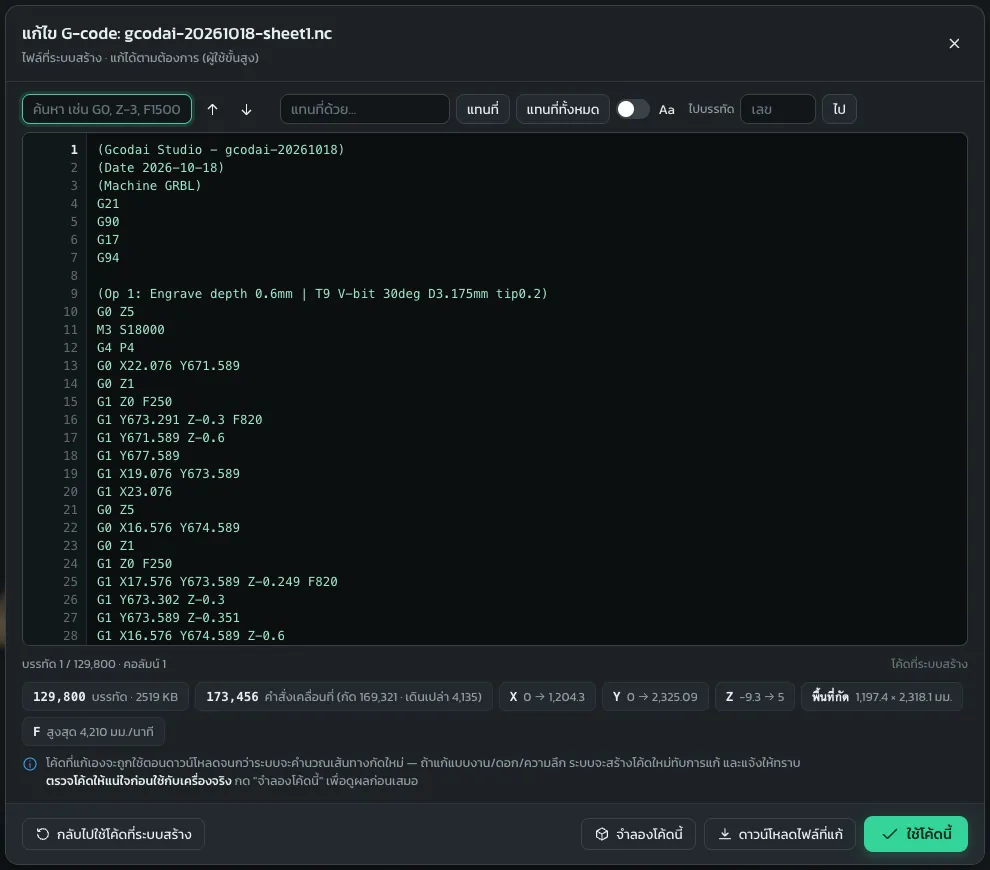

สร้าง G-code แล้วตัด
กดสร้างชิ้นงานลงแผ่น ระบบทำเส้นทางกัด ให้ดูผลจำลองก่อน แล้วส่งออก G-code ไปเครื่อง CNC หรือส่งออก DXF / SVG
ปุ่ม สร้างชิ้นงานลงแผ่น (เข้า CAM) → ส่งออก G-code
จากจอ สู่ผนังจริง
ตัด ประกอบ ติดตั้ง
ชิ้นงาน รางหวี และการเรียงแผ่น มาจากไฟล์ที่โปรแกรมสร้างจริง

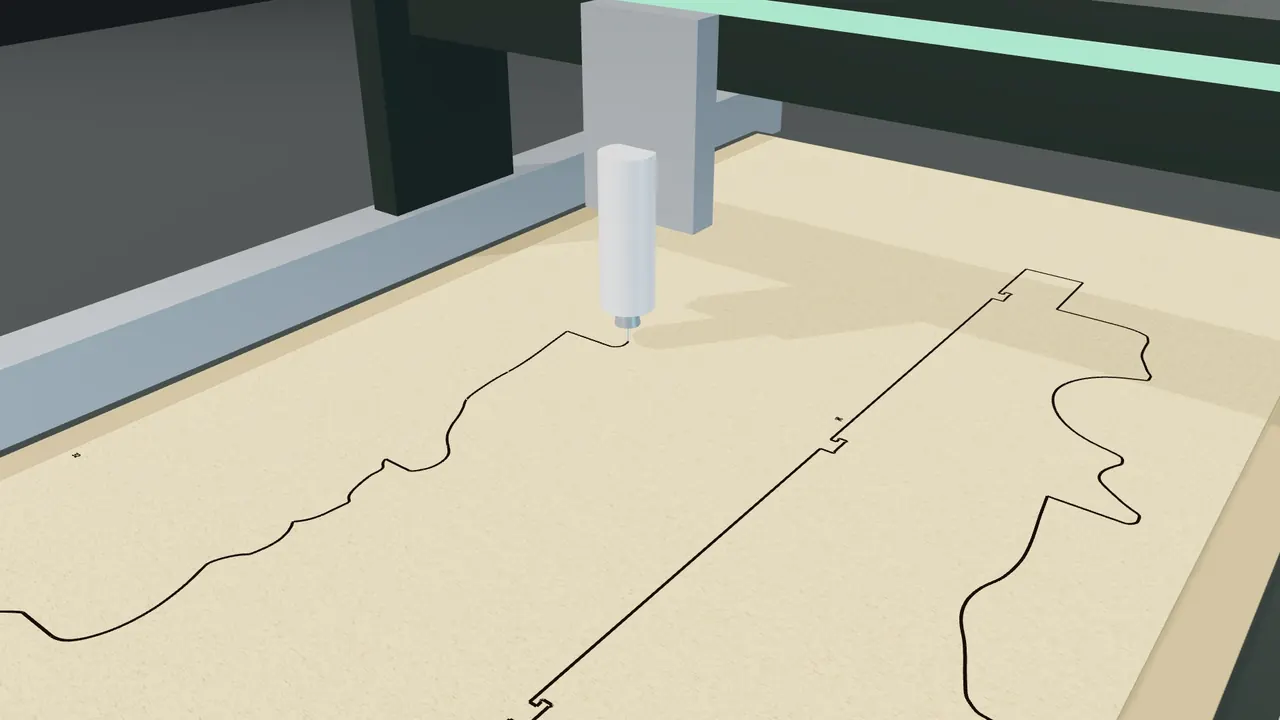

ตัด
CNC เดินตามเส้นซี่จริง
ส่งไฟล์เข้าเครื่อง ดอกเดินตามรูปซี่และร่องราง ได้ชิ้นงานพร้อมประกอบ

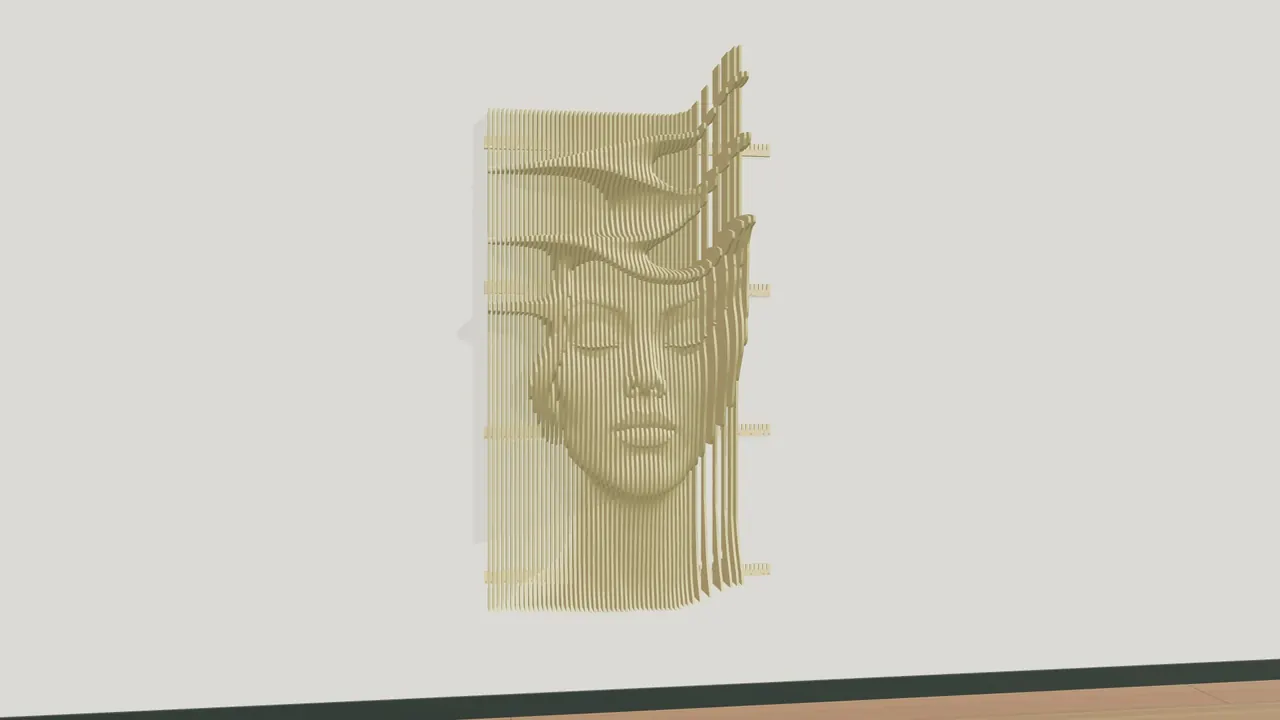

ประกอบ
ขันรางหวี กดซี่ลงล็อก
ติดรางหวีกับผนัง แล้วยกซี่ใส่ทีละซี่ตามหมายเลข กดลงล็อกแน่น

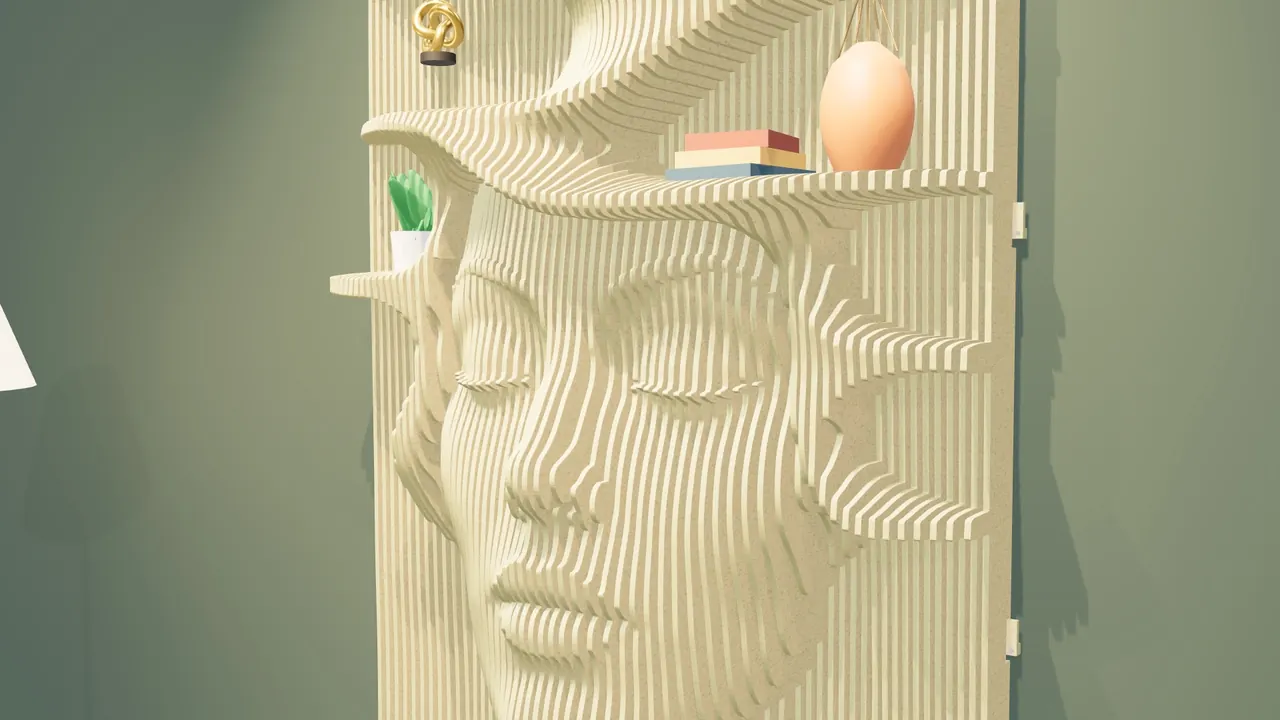

ติดตั้ง
ลอนนูนวางของได้
ออกแบบลอนให้เป็นชั้นวางต้นไม้ หนังสือ ของสะสม ผนังสวยและใช้งานได้
ฉากตัด ประกอบ และห้อง เป็นภาพประกอบ 3 มิติ สร้างจากชิ้นงานจริงในโปรแกรม
วิดีโอ 1 นาที
ดูครบทุกขั้น ตั้งแต่ออกแบบจนติดตั้ง
ไอเดียงาน
รับงานใหม่ได้ ด้วยเครื่อง CNC ตัวเดิม
ผนังระแนงพาราเมตริกเป็นงานตกแต่งราคาสูง ทำจากไม้แผ่นธรรมดา
ผนังห้องนั่งเล่นล็อบบี้ โรงแรมร้านกาแฟ คาเฟ่หัวเตียงโลโก้นูน ร้านค้าฉากหลังถ่ายรูปบูธงานแสดงสินค้าฉากกั้นห้องเคาน์เตอร์ต้อนรับ
เริ่มใช้
ลองฟรี 3 วัน
ครบทุกฟีเจอร์
สมัครด้วยบัญชี Google แล้วทำระแนง 3D ได้ทันที ไม่ต้องใส่บัตร ถูกใจค่อยซื้อแบบจ่ายครั้งเดียวใช้ได้ตลอดชีพ จ่ายได้ทั้งพร้อมเพย์และบัตร
เปิดระแนง 3D ฟรีระแนง 3D อยู่ใน Gcodai Studio
- ระแนง 3D ลายนูน 3 มิติ ทรงกลึง แกนหมุน
- งานป้ายครบ ตัด แกะร่องวี ไฟ LED คลี่ขอบ
- ส่งออก G-code ให้เครื่อง CNC ทั่วไป ไม่จำกัดงาน
- ซื้อครั้งเดียว ใช้ได้ตลอดชีพ
คำถามที่พบบ่อย
สงสัยเรื่องระแนง 3D
ระแนง 3D คืออะไร
การหั่นโมเดล 3 มิติเป็นซี่ไม้แบนหลายซี่ ตัดด้วยเครื่อง CNC แล้วเรียงติดผนังจนเห็นเป็นรูปนูน บางคนเรียกว่า Parametric Wall, Slat Wall หรือผนังพาราเมตริก ใน Gcodai Studio ทำได้ที่เมนู 3 มิติ → ระแนง 3D
ต้องใช้ไฟล์อะไร หาไฟล์จากไหน
ใช้ไฟล์โมเดล 3 มิติ STL ลายนูนที่ตันและหลังแบนเหมาะที่สุด หาได้จากเว็บแจกหรือขายโมเดล 3 มิติ หรือปั้นเองด้วยโปรแกรมปั้นโมเดล ถ้ายังไม่มีไฟล์ ลองโมเดลตัวอย่างในโปรแกรม กล่อง โดม ใบหน้า ได้ทันที
ใช้ไม้หนาเท่าไร ระยะห่างซี่เท่าไร
กำหนดเองได้ทั้งหมด ตัวอย่างในหน้านี้ใช้ไม้อัด HMR 9 มม. ช่องว่าง 9 มม. ผนัง 120×200 ซม. ได้ 65 ซี่ ใช้ไม้ 16 แผ่นขนาด 122×244 ซม. โปรแกรมคำนวณจำนวนซี่ ช่องว่างจริง และจำนวนแผ่นให้
ยึดติดผนังอย่างไร
เลือกได้ 3 แบบ ซี่ประกอบ, เดือยกับแผ่นหลังมีร่อง หรือรางหวีติดผนัง ถ้าใช้รางหวี เลือกตัวล็อกแบบขอเกี่ยว (ดึงหลุดไม่ได้ แนะนำ) หรือบากครึ่ง ตั้งขนาดรูสกรูและระยะรูสกรูทุก n ซี่ได้
ประกอบแล้วจะสลับซี่ไหม
ไม่สลับ ติ๊กแกะหมายเลขบนชิ้น โปรแกรมแกะเลขแบบเส้นเดี่ยว ลึกตื้นไม่ทะลุ และส่งออกรายการประกอบเป็น CSV ได้
ใช้กับเครื่อง CNC รุ่นไหนได้
ส่งออก G-code ให้เครื่อง CNC Router ทั่วไป เช่น GRBL, Mach3/Mach4, NcStudio, DSP Richauto, Syntec และอื่น ๆ ปรับรูปแบบไฟล์เครื่องเองได้ หรือส่งออก DXF / SVG ไปใช้กับโปรแกรมหรือเครื่องตัดอื่น
แผ่นใหญ่กว่าพื้นที่เครื่อง ทำอย่างไร
ถ้าโปรแกรมเตือนว่าแผ่นใหญ่กว่าพื้นที่เครื่อง ให้กดหมุนแผ่น 90° หรือเลือกขนาดแผ่นเล็กลง โปรแกรมเรียงชิ้นใหม่ให้
ต้องติดตั้งโปรแกรมไหม
ไม่ต้อง Gcodai Studio ใช้บนเว็บเบราว์เซอร์ เปิดได้ทั้ง Windows Mac และแท็บเล็ต สมัครแล้วลองครบทุกฟีเจอร์ฟรี 3 วัน มีคู่มือภาษาไทยทีละขั้นที่ บทเรียนระแนง 3D
ผนังชิ้นต่อไป
เริ่มจากโมเดลเดียว
เปิดโปรแกรมแล้วลองกับโมเดลตัวอย่างได้เลย ไม่ต้องติดตั้ง
