ขาโต๊ะ ลูกกรง เสาบันได
เลือกแบบสำเร็จรูป หรือวาดเส้นรอบนอกเอง ระบบกัดหยาบและเก็บผิวรอบท่อนให้
เมนู 3 มิติ → ทรงกลึง (Revolve) แกนหมุน…
ใหม่: แกะพระพุทธรูป / รูปปั้นจาก STL · 4 แกน และ 5 แกน
งานกลึง CNCออก G-code เครื่อง 4 แกน แกนหมุน ได้ในโปรแกรมเดียว
XYZA
ขาโต๊ะ ลูกกรง เสาบันได แจกัน เลือกแบบหรือวาดทรงเอง ใส่ขนาดท่อน โปรแกรมทำ เส้นทางกัดรอบท่อน จำลองให้ดูก่อน แล้วส่งออก G-code แกน A ให้เครื่องกลึงได้ทันที แกะชื่อรอบด้ามก็ได้
- ลองฟรี 3 วัน ครบทุกฟีเจอร์
- Mach3 · NcStudio · DSP · Syntec · grblHAL
- ภาษาไทยทั้งโปรแกรม
Gcodai ทำงานกลึง 4 แกน / 5 แกนได้ไหม
ได้ Gcodai Studio ออก G-code งานกลึงและงาน CNC 4 แกน (แกนหมุน A) ได้ 3 แบบ: ทรงกลึง ขาโต๊ะ ลูกกรง เสาบันได แจกัน (เมนู 3 มิติ → ทรงกลึง), แกะชื่อหรือลายรอบท่อน (เมนู งานกัด → แกนหมุน 4 แกน) หมุนทีละหน้า สำหรับชิ้นเหลี่ยม และ แกะสลัก 3 มิติรอบท่อนจาก STL เช่น พระพุทธรูป รูปปั้น (เมนู 3 มิติ → แกะสลัก 3 มิติรอบท่อน) เลือกได้ทั้ง 4 แกน และ 5 แกนหัวเอียง B ส่งออกให้คอนโทรลเลอร์ที่มีแกน A หรือใช้โหมดต่อแกนหมุนแทนมอเตอร์ Y กับเครื่อง 3 แกน
7 แบบทรงกลึงสำเร็จรูป
4 แบบงานแกนหมุน
10 ชนิดคอนโทรลเลอร์ที่ออกแกน A
4 / 5แกน · A หรือ A + หัวเอียง B
01 · ท่อนดิบ
ท่อนไม้กลม ⌀50 × 300 มม.
ใส่ขนาดท่อนตามไม้ที่มี เลือกแบบลูกกรงคลาสสิก
02 · กัดหยาบ
กัดเนื้อออกรอบท่อน
ดอกเดินตามแนวยาว แกน A หมุนท่อนไปทีละนิด เอาเนื้อส่วนเกินออกเร็ว
03 · เก็บผิว
เก็บผิวด้วยดอกบอล
ได้ลูกปัด วงแหวน และส่วนโค้งตามแบบ ผิวเรียบพร้อมขัด
งานแกนหมุน 4 แบบ
เครื่อง 4 แกนตัวเดียว รับงานได้หลายแบบ
ชื่อ ลาย โลโก้ รอบด้าม
โปรแกรมคลี่ผิวท่อนเป็นแผ่นเรียบ ออกแบบเหมือนงานแผ่นปกติ แล้วแปลงเป็นมุมหมุนตอนส่งออก
เมนู งานกัด → แกนหมุน 4 แกน (Rotary)…
พระพุทธรูป รูปปั้น หัวเสา
ใช้ไฟล์ STL ทั้งตัว ระบบหาขนาดท่อนให้ กัดหยาบ + เก็บผิวรอบท่อน เลือกเครื่อง 4 แกน หรือ 5 แกนหัวเอียง B
เมนู 3 มิติ → แกะสลัก 3 มิติรอบท่อน (STL) 4/5 แกน…
ขาโต๊ะเหลี่ยม เสาป้าย 4 ด้าน
เลือกชิ้นเหลี่ยมหรือกลม ใส่ขนาดและหน้าที่จะกัด ได้แผ่นออกแบบทุกหน้า กัดทีละหน้าเหมือนงานแผ่นเรียบ
เมนู งานกัด → หมุนทีละหน้า (Indexed 4 แกน)…
ความสามารถ
ครบตั้งแต่ทรง จนถึง G-code แกน A
ไม่ต้องใช้โปรแกรม CAM ราคาแพง ทำในหน้าต่างเดียวเป็นภาษาไทย
ทรงกลึงสำเร็จรูป 7 แบบ
เลือกแล้วปรับด้วยแถบเลื่อน: ความลึกโดยรวม ขนาดลูกปัด / วงแหวน ความเรียว
ลูกกรงคลาสสิกขาโต๊ะเรียว + วงแหวนแจกันเสาเตียง / เสาบันไดหัวเม็ด / ยอดเสาทรงกระบอกเซาะร่องด้ามจับเครื่องมือ
วาดทรงเอง
วาดเส้นรอบนอกครึ่งซีกด้วยเครื่องมือวาดเส้น แล้วกดใช้เส้นที่เลือก หรือลากจุดปรับเอง
ร่องตามยาว (Flutes)
เซาะร่องตามแนวท่อน กำหนดจำนวนร่อง ความกว้าง และความลึก
กัดหยาบ + เก็บผิว
สร้าง 2 ขั้นให้เอง เลือกดอกปลายบอลจากคลังดอก เตือนถ้าลึกเกินความยาวคมดอก
จำลองรอบท่อน
เห็นท่อนไม้ถูกกัดจริงทีละรอบ ลากหมุนท่อน ลากเปลี่ยนมุมมองได้ก่อนตัดจริง
บอกเวลากัด
ประเมินเวลาทั้งงาน จำนวนขั้นตอนและดอกที่ใช้ ก่อนเอาไม้ขึ้นเครื่อง
G-code แกน A หรือ Y
เครื่องมีแกน A ออกเป็นองศาแกน A · เครื่อง 3 แกนต่อแกนหมุนแทนมอเตอร์ Y ก็ได้ เลือกทิศหมุนได้
G93 Inverse time
ความเร็วที่ผิวงานตรงทุกบรรทัด ถ้าเครื่องไม่รองรับ ระบบชดเชยความเร็วตามรัศมีให้แทน
แก้ทีหลังได้
เลือกชิ้นแล้วกด 3 มิติ → แก้ไขทรงกลึงที่เลือก ปรับทรงใหม่ได้ไม่ต้องเริ่มใหม่
ใหม่ · แกะสลัก 3 มิติรอบท่อน
แกะพระพุทธรูป รูปปั้น จากไฟล์ STL ทั้งตัว
เลือกเครื่องของคุณ: 4 แกน ดอกกัดตั้งฉากลงหาแกน หรือ 5 แกน เพิ่มหัวเอียง B เข้าซอกใต้แขน ใต้คาง ที่ 4 แกนลงไม่ถึง

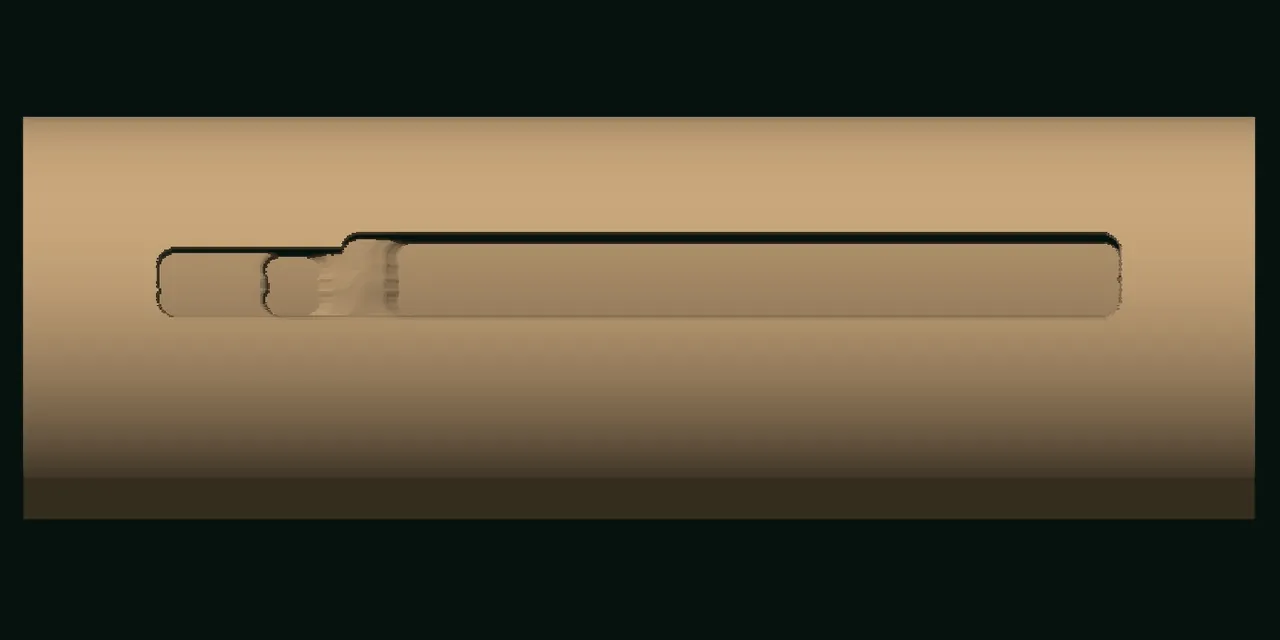

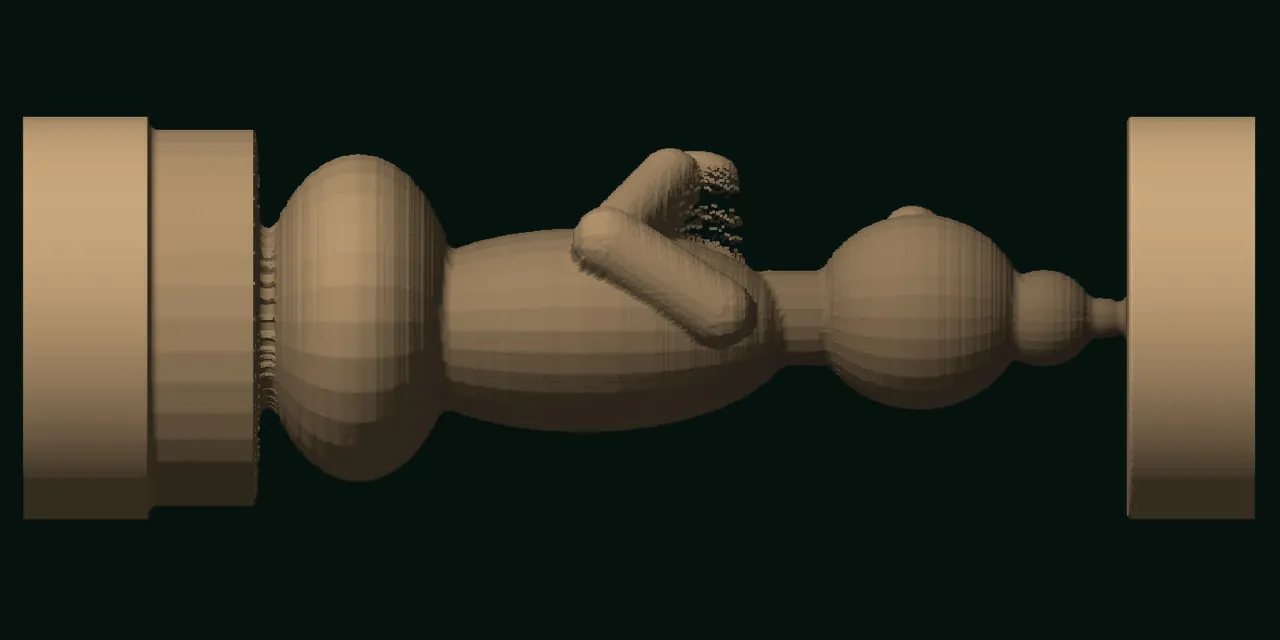

ผลจำลองจริงในโปรแกรม: โมเดลตัวอย่าง "ตุ๊กตาประนมมือ" บนท่อน ⌀65 × 200 มม.

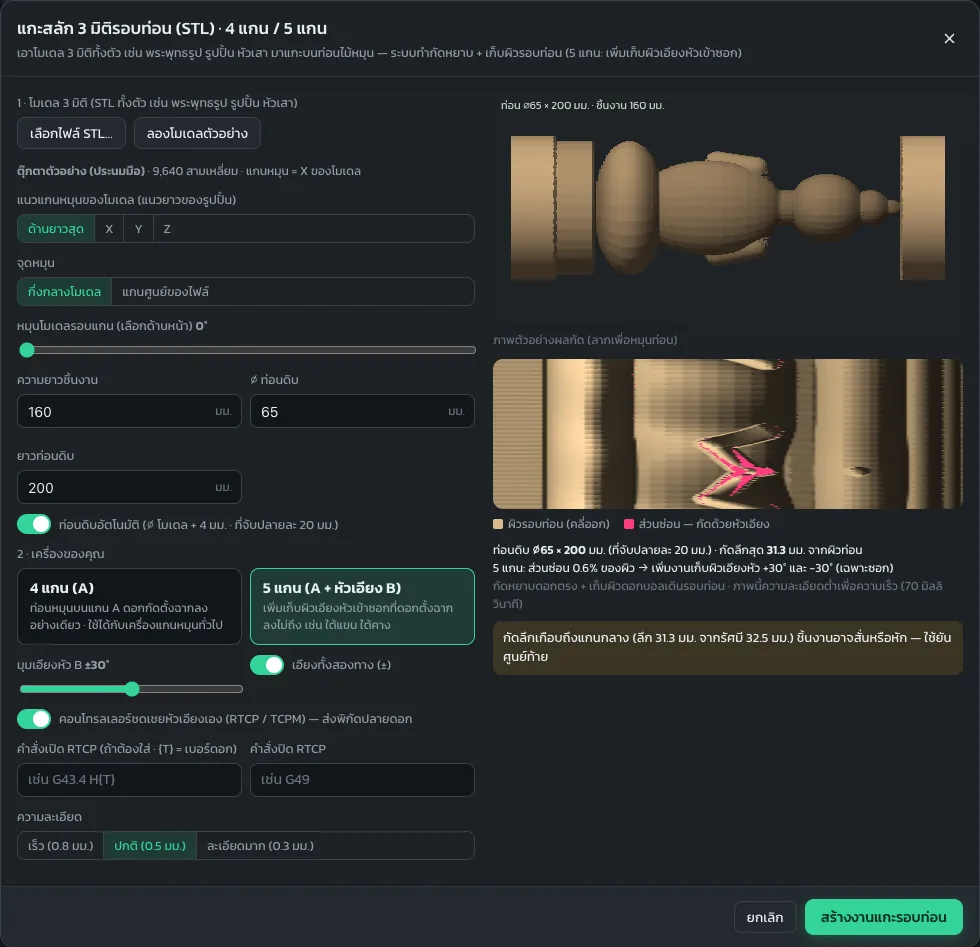

- กด 3 มิติ → แกะสลัก 3 มิติรอบท่อน (STL) 4/5 แกน… เลือกไฟล์ STL หรือกดลองโมเดลตัวอย่าง
- ใส่ความยาวชิ้นงาน ระบบเลือก ⌀ ท่อนดิบ + ที่จับปลาย + เดือยยึดหัวท้ายให้ (หัวท้ายรูปปั้นกัดได้สวยรอบทิศ เลื่อยเดือยทิ้งทีหลัง)
- เลือก 4 แกน (A) หรือ 5 แกน (A + หัวเอียง B) ภาพตัวอย่างบอกส่วนซ่อนเป็นสีชมพู
- 5 แกน: ตั้งมุมเอียง (เริ่ม 30°) เปิด RTCP ถ้าเครื่องรองรับ หรือใส่ระยะจุดหมุนหัว
- สร้างงาน → ดูเส้นทางกัด → จำลอง → ส่งออก G-code (แกน A หรือ A + B)
แกะรอบท่อน 4 แกน
พิมพ์ชื่อ แล้วแกะรอบด้ามได้เลย

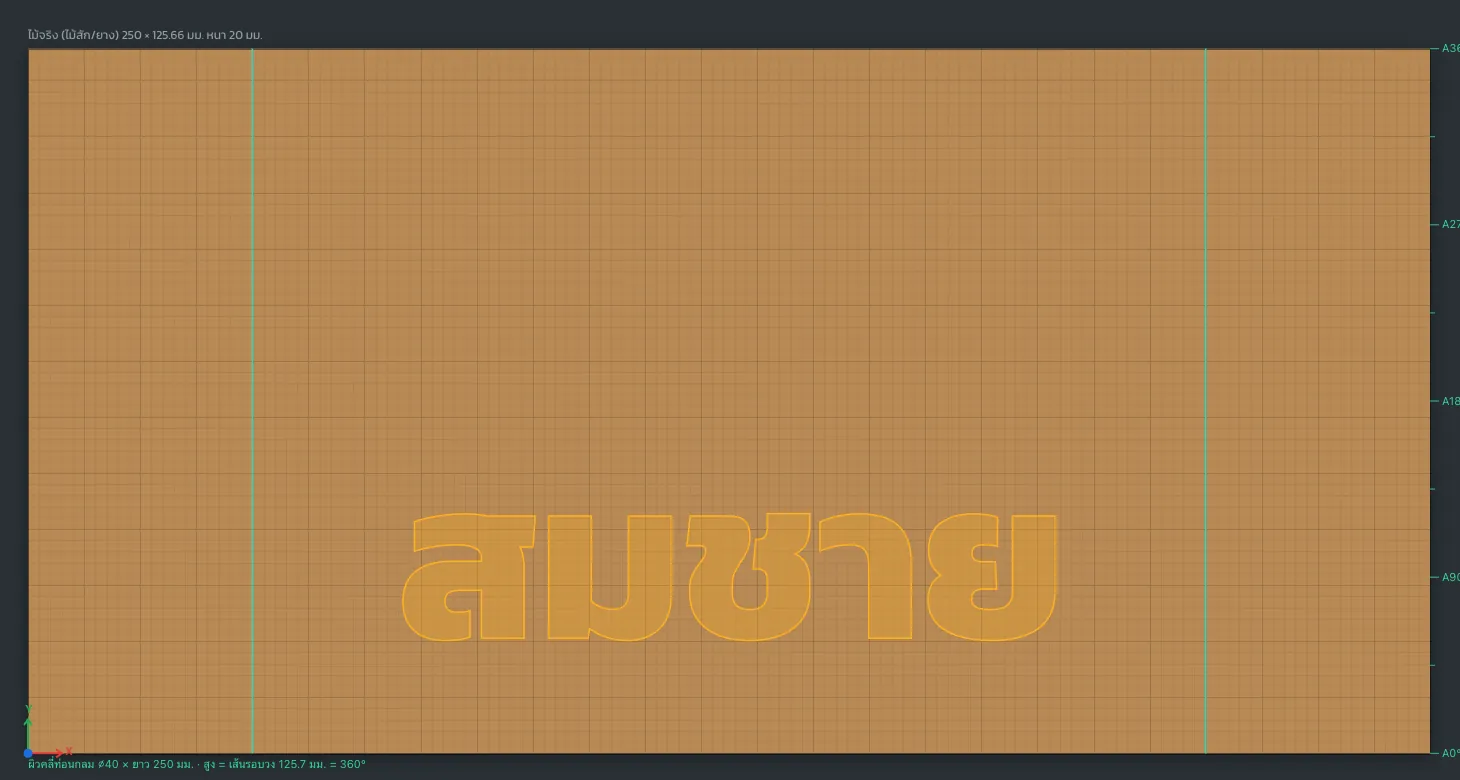

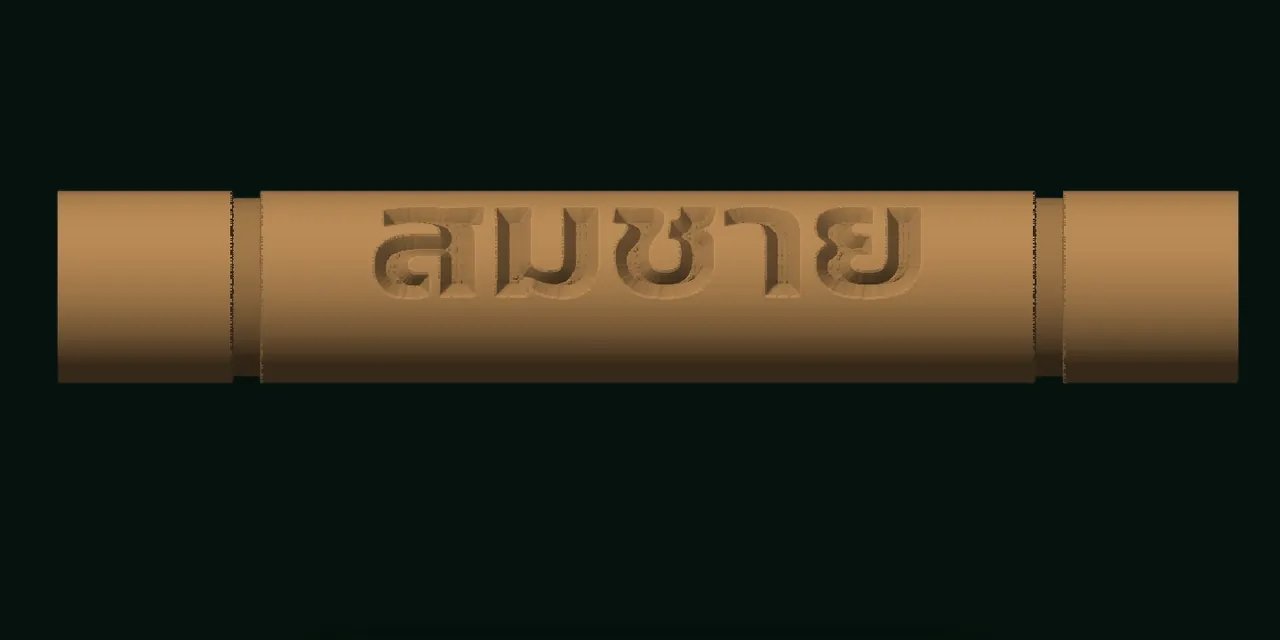

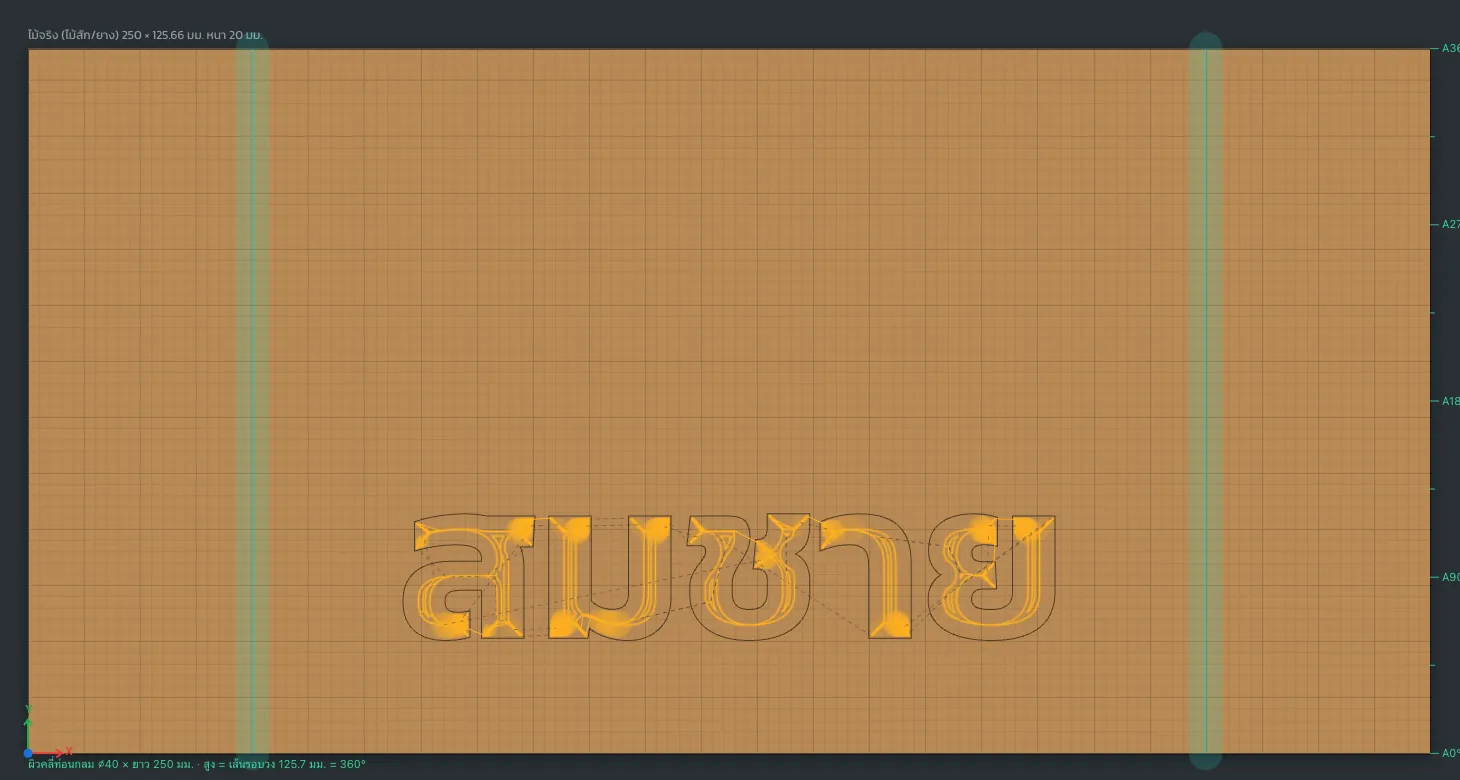

ตัวอย่างในโปรแกรม: ด้ามไม้ ⌀40 × 250 มม. แกะชื่อ "สมชาย" ออกแบบบนแผ่นเรียบที่คือผิวท่อนคลี่ออก ระบบแปลงเป็นมุมหมุนตอนส่งออก
- กด งานกัด → แกนหมุน 4 แกน (Rotary)…
- เลือกโหมดเครื่อง: มีแกน A หรือ ต่อแกนหมุนแทนมอเตอร์ Y
- ใส่เส้นผ่านศูนย์กลางท่อนและความยาว แล้วกด ตั้งแผ่นตามท่อนกลึง
- พิมพ์ชื่อ วางลาย ตั้งงานกัดตามปกติ ดูผลจำลองรอบท่อน แล้วส่งออก
ลองได้ทันทีที่ ไฟล์ → งานตัวอย่าง… → ด้ามไม้แกะชื่อ (แกนหมุน 4 แกน)
วิธีใช้ 5 ขั้น
กลึงลูกกรงด้วยเครื่อง CNC ใน 6 นาที
ภาพทั้งหมดเป็นหน้าจอโปรแกรมจริง
เปิดทรงกลึง
เปิด Gcodai Studio แล้วกดเมนู 3 มิติ เลือกทรงกลึง หรือกดปุ่มด้านล่างหน้านี้ เปิดหน้าต่างทรงกลึงได้ทันที
กดที่ 3 มิติ → ทรงกลึง (Revolve) แกนหมุน…

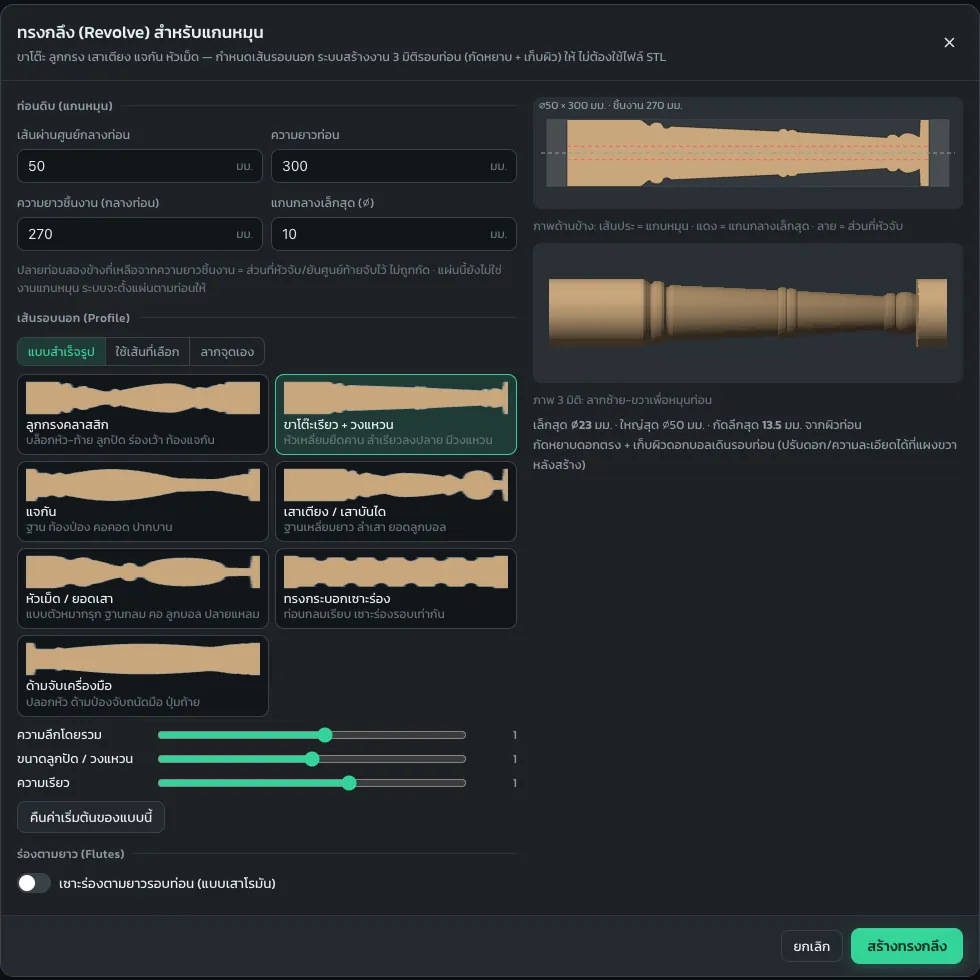

ใส่ขนาดท่อน เลือกทรง
ใส่เส้นผ่านศูนย์กลางและความยาวท่อนตามไม้ที่มี เลือกแบบสำเร็จรูป แล้วปรับความลึก ลูกปัด ความเรียว หรือเปิดร่องตามยาว
ช่อง เส้นผ่านศูนย์กลางท่อน ความยาวท่อน · ส่วน เส้นรอบนอก (Profile)

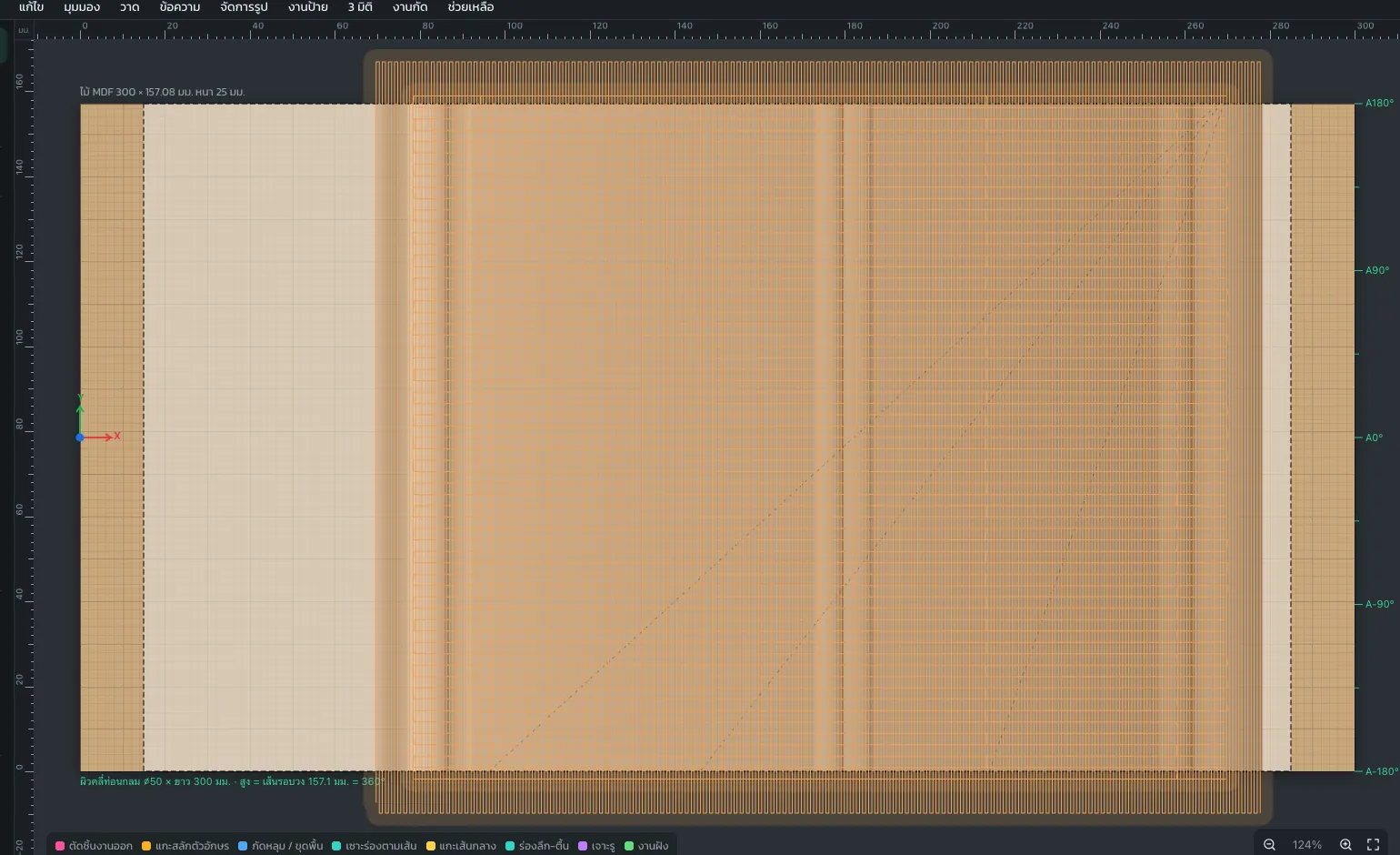

สร้าง แล้วดูเส้นทางกัด
กดสร้างทรงกลึง ระบบทำงานกัดหยาบและเก็บผิวรอบท่อน เลือกดอก และบอกเวลาโดยประมาณ
ปุ่ม สร้างทรงกลึง → ขั้น 2 เส้นทางกัด

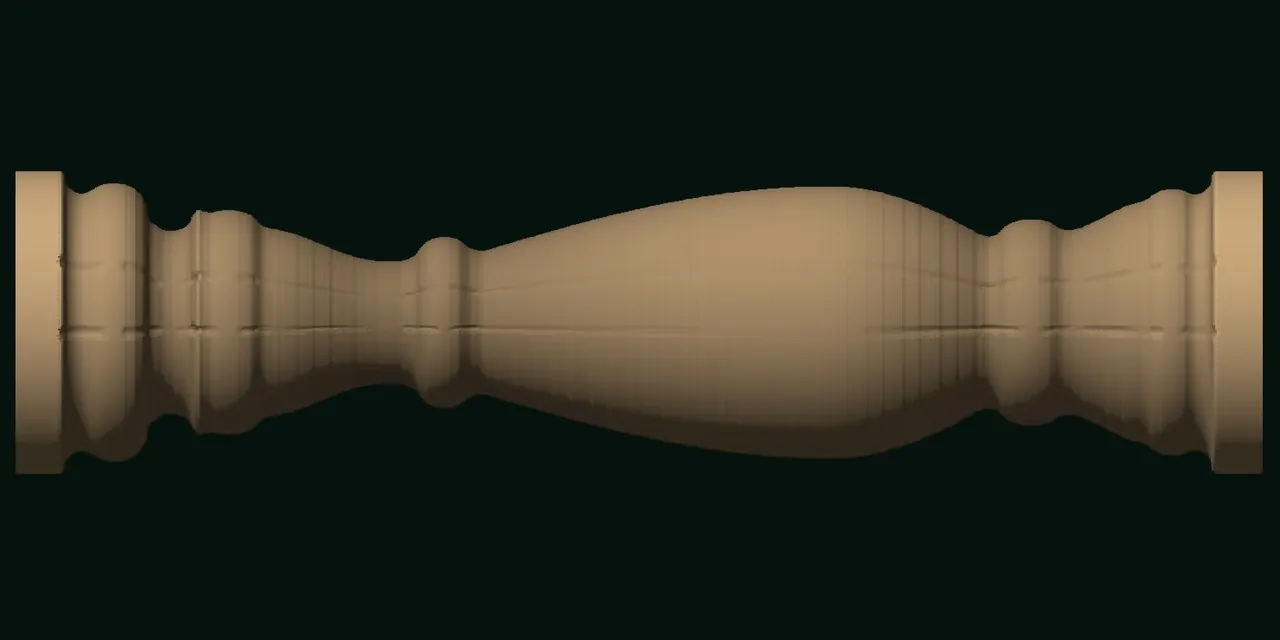

จำลองรอบท่อน
กดดูผลงานจำลอง เห็นท่อนไม้ถูกกัดจนได้ทรงจริง ลากหมุนดูได้รอบทิศ ตรวจก่อนเอาไม้ขึ้นเครื่อง
ขั้น 3 ดูผลงานจำลอง

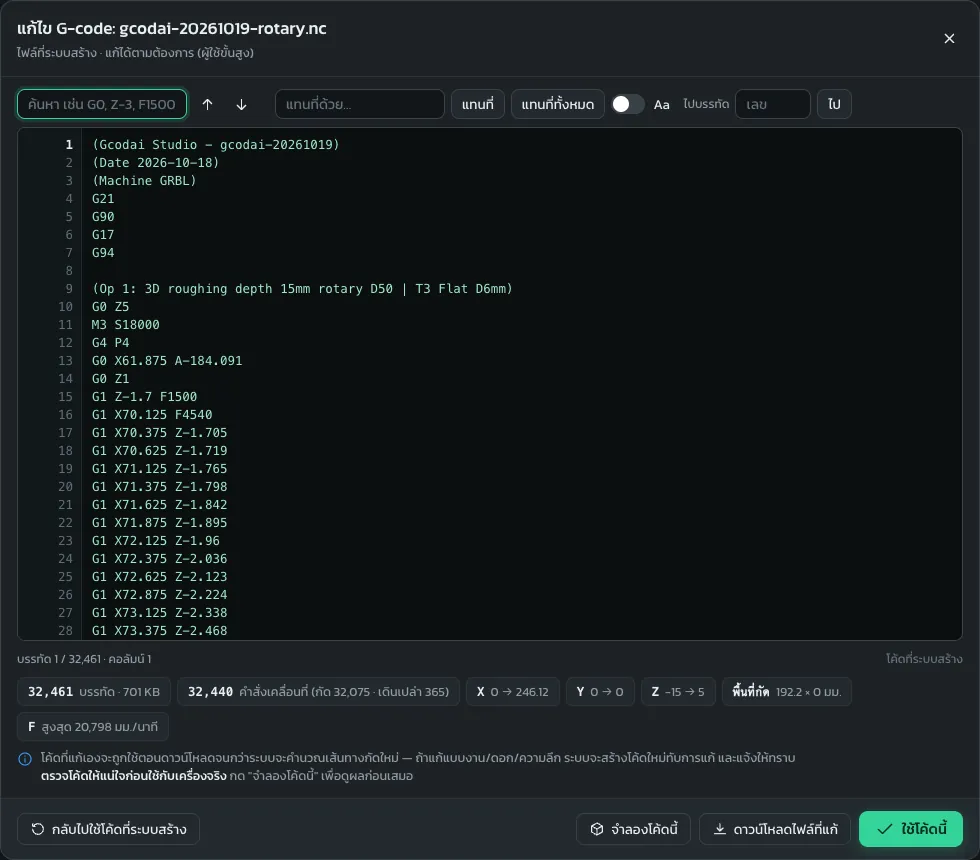

ส่งออก G-code แกน A
เลือกชนิดเครื่องในแท็บส่งออก แล้วกดส่งออก ได้ไฟล์ที่ X เดินตามแนวท่อนและ A หมุนท่อนเป็นองศา พร้อมขั้นตอนตั้งเครื่องแกนหมุน
ปุ่ม ส่งออก G-code · ไฟล์ -rotary.nc
เครื่องที่รองรับ
ส่งออกแกน A ได้ 10 ชนิดคอนโทรลเลอร์
เลือกชนิดเครื่องในแท็บส่งออก ระบบจัดรูปแบบไฟล์ให้ตรงเครื่อง
Mach3 / Mach4แกน A · G93
NcStudio (Weihong)แกน A · ชดเชยความเร็ว
DSP Richauto / Weihongแกน A · ชดเชยความเร็ว
Syntec / LNC / Fanuc (ATC)แกน A · G93
G-code มาตรฐาน ISO/Fanucแกน A · G93
LinuxCNCแกน A · G93
grblHAL / FluidNCแกน A · G93
UCCNCแกน A · ชดเชยความเร็ว
MASSO G3แกน A · ชดเชยความเร็ว
Centroid Acornแกน A · ชดเชยความเร็ว
GRBL Arduino 3 แกนต่อแกนหมุนแทนมอเตอร์ Y
เครื่องแบบอื่น ปรับรูปแบบไฟล์เครื่องเองได้ที่ ส่งออก → ปรับแต่งรูปแบบไฟล์ แล้วเปิด "มีแกนหมุน A"
ไอเดียงาน
ใส่แกนหมุนตัวเดียว รับงานเพิ่มได้ทันที
ขาโต๊ะ ขาเก้าอี้ลูกกรงระเบียงเสาบันไดเสาเตียงหัวเม็ด ยอดเสาแจกัน ทรงกลมพระพุทธรูป รูปปั้นหัวเสา แกะลายด้ามมีด ด้ามเครื่องมือปากกาไม้ สลักชื่อเสาป้าย 4 ด้านของที่ระลึก สลักชื่อ
เริ่มใช้
ลองฟรี 3 วัน
ครบทุกฟีเจอร์
สมัครด้วยบัญชี Google แล้วลองกลึงได้ทันที ไม่ต้องใส่บัตร ถูกใจค่อยซื้อแบบจ่ายครั้งเดียวใช้ได้ตลอดชีพ จ่ายได้ทั้งพร้อมเพย์และบัตร
เปิดงานกลึงฟรีงานกลึง 4 แกน อยู่ใน Gcodai Studio
- ทรงกลึง แกะรูปปั้นจาก STL (4/5 แกน) หมุนทีละหน้า
- ลายนูน 3 มิติ ระแนง 3D งานสองด้าน
- งานป้ายครบ ตัด แกะร่องวี ไฟ LED
- ซื้อครั้งเดียว ใช้ได้ตลอดชีพ
คำถามที่พบบ่อย
สงสัยเรื่องงานกลึง 4 แกน
Gcodai Studio ออก G-code เครื่อง CNC 4 แกนได้ไหม
ได้ ทำได้ 3 แบบ คือ ทรงกลึง (ขาโต๊ะ ลูกกรง เสาบันได แจกัน) แกะชื่อหรือลายรอบท่อน และหมุนทีละหน้า ส่งออก G-code แกน A ให้คอนโทรลเลอร์ 4 แกน หรือโหมดต่อแกนหมุนแทนมอเตอร์ Y สำหรับเครื่อง 3 แกน
แกะพระพุทธรูปหรือรูปปั้นจากไฟล์ STL ได้ไหม
ได้ ใช้เมนู 3 มิติ → แกะสลัก 3 มิติรอบท่อน (STL) 4/5 แกน เลือกไฟล์ STL ของโมเดลทั้งตัว ใส่ความยาวชิ้นงาน ระบบเลือกขนาดท่อนดิบ ทำกัดหยาบและเก็บผิวรอบท่อนให้ ใช้ได้ทั้งเครื่อง 4 แกน และ 5 แกน
5 แกนต่างจาก 4 แกนอย่างไร
4 แกน (A) ดอกกัดตั้งฉากลงหาแกนอย่างเดียว ซอกใต้แขนหรือใต้คางที่ถูกบังจะกัดไม่ถึง 5 แกน (A + หัวเอียง B) เพิ่มงานเก็บผิวเอียงหัว ±มุม B เฉพาะซอกเหล่านั้น ไฟล์มีแกน B ใช้กับคอนโทรลเลอร์ 5 แกน เช่น Syntec LNC Fanuc LinuxCNC ถ้าเครื่องไม่มี RTCP ใส่ระยะจุดหมุนหัวถึงปลายดอก ระบบชดเชยให้
ใช้กับคอนโทรลเลอร์อะไรได้บ้าง
แกน A ใช้ได้กับ Mach3/Mach4, NcStudio (Weihong), DSP Richauto, Syntec/LNC/Fanuc, LinuxCNC, UCCNC, MASSO, Centroid และ grblHAL/FluidNC ส่วน GRBL Arduino 3 แกนมาตรฐานไม่มีแกน A ให้ใช้โหมดต่อแกนหมุนแทนมอเตอร์ Y
ต้องวาดทรงขาโต๊ะเองไหม
ไม่ต้อง มีแบบสำเร็จรูป 7 แบบ ปรับความลึก ขนาดลูกปัด ความเรียวด้วยแถบเลื่อน ถ้าอยากได้ทรงเฉพาะ วาดเส้นรอบนอกครึ่งซีกด้วยวาดเส้นเอง (P) เลือกเส้นนั้น แล้วกดใช้เส้นที่เลือก
G93 คืออะไร ต้องใช้ไหม
G93 (Inverse time) ทำให้ความเร็วที่ผิวงานตรงที่สุดในงานแกนหมุน รองรับใน Mach3/Mach4, LinuxCNC, Syntec, Fanuc และ grblHAL ถ้าเครื่องไม่รองรับ ระบบใช้การชดเชยความเร็วตามรัศมีแทนให้อัตโนมัติ ไม่ต้องตั้งเอง
ใช้ดอกอะไรกลึง
ทรงกลึงใช้ดอกกัดปลายบอล ระบบเลือกจากคลังดอกให้ ถ้าเตือนว่าความลึกเกินความยาวคมดอก ให้ลดความลึกโดยรวม หรือเลือกดอกคมยาวขึ้นในคลังดอก
ตั้งศูนย์เครื่องแกนหมุนอย่างไร
ตอนส่งออก โปรแกรมเขียนขั้นตอนตั้งเครื่องให้ทุกครั้ง เช่น ยึดท่อนให้แนวแกนหมุนขนานกับแกน X เลื่อนหัวกัดให้ปลายดอกตรงแกนหมุน ตั้งศูนย์ X ที่ปลายท่อนด้านซ้าย ตั้ง A = 0 ที่ตำแหน่งเริ่ม และตั้ง Z0 ที่ผิวบนสุดของท่อน
ต้องติดตั้งโปรแกรมไหม
ไม่ต้อง Gcodai Studio ใช้บนเว็บเบราว์เซอร์ เปิดได้ทั้ง Windows Mac และแท็บเล็ต สมัครแล้วลองครบทุกฟีเจอร์ฟรี 3 วัน มีคู่มือภาษาไทยที่ บทเรียนทรงกลึง และ บทเรียนแกนหมุน 4 แกน
ใส่ไม้ท่อนเดียว
ได้ลูกกรงสวยทั้งชุด
เปิดโปรแกรมแล้วลองแบบสำเร็จรูปได้เลย ไม่ต้องติดตั้ง
